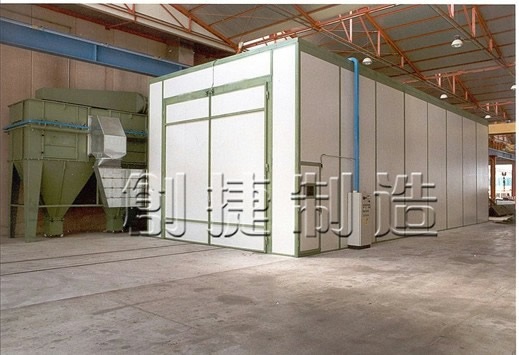

環保型氣力回收噴砂房基本結構示意圖

工作原理

　　運用蜂窩式吸砂地板技術，采用氣力輸送原理，利用風機負壓產生的空氣動力將砂料回收，再通過管道吸送到砂塵分離器中進行分離，分離出來的有用砂料自動落入噴砂壓力罐，參與下一輪噴砂的循環；分選出來的破碎砂料、焊渣、氧化皮、粉塵等無用雜物則自動進入除塵系統進行過濾.同時為保證噴砂工人在噴砂作業中能夠有足夠清晰的工作視線,本套系統配置了高效的濾筒除塵器,采用科學的吸塵方式,將在噴砂作業時產生的粉塵迅速的吸入除塵管道,并通過高效除塵器進行過濾,排放的尾氣符合國家環保要求。

主要參數
　噴砂房工作尺寸(L×W×H):
　6×4×3m及3.5×4×3m各一套
　大門尺寸(W×H)3.6x3.6m
　大門結構：手動大門
　噴砂機主機型 號:CJ-900-2K-R ：1臺
　噴砂罐直徑：900mm
　噴砂罐容積：1 m3
　噴槍數量：2把
　噴嘴直徑：φ10-12mm
　單槍清理速度：15-30m2/h
　單槍耗氣量：8-10m3/min
　噴砂壓力：0.1～0.8MPa且無級調速
　噴砂流量：0～2200Kg/h且任意可調
　噴槍重量：≤1kg
　噴槍材質：碳化硼(外鑲碳鋼防護套)
　噴槍使用壽命：800-1000（h）
　噴槍控制方式：遙控控制
　噴砂方式：工件固定，人工手動噴砂
　砂料種類及粒度使用范圍：鋼砂G40-G16（直徑1.5-2mm）
　鋼丸S170-S460（直徑1.5-2mm 剛玉類16-46目
　其他各類磨料(配非標回收分離系統)
　首次加入量:2500kg(鋼丸計算)
　工件輸送:臺車(客方自有)
　表面清理等級:Sa2.5-3(GB8923-88)
　表面粗糙度:40-50um(按工藝要求執行)
　照明系統:400LUX
　照明燈類型:菲利普防爆鹵素?zé)艄?/p>

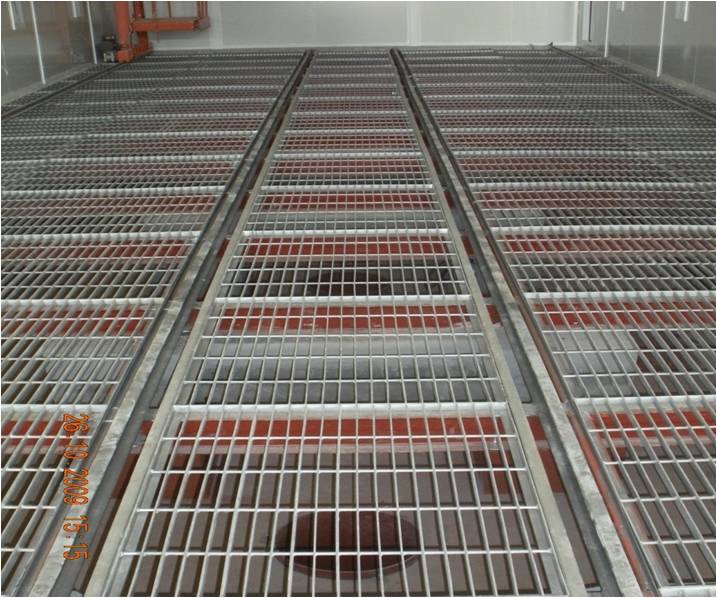

地板格柵：

噴砂主機：噴砂系統是噴砂房項目的主要工作部分之一，噴砂設備的配置直接影響生產效率和噴砂質量。

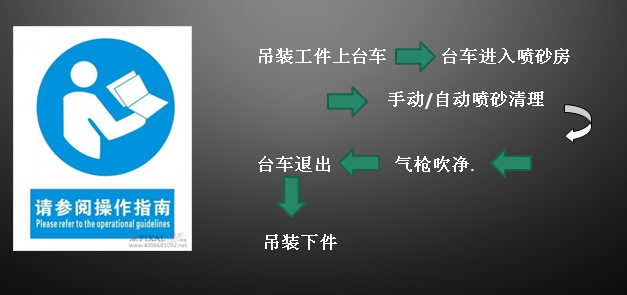

操作步驟

 易損件清單：

序號	項     目	數   量
1	噴砂機主機	1套
2	噴砂房體	1臺
3	工件輸送臺車	客方自制
4	蜂窩吸砂地板	1套
5	砂塵分離器	1套
6	吸砂管路	1套
7	除塵系統	1套
8	煙筒	客戶自備
9	吸砂風機	1臺
10	除塵風管	1套
11	電控系統	1套
12	格柵地板	1套
13	覆膜簾子布	1套
14	空調式噴砂服	2套
15	無線遙控開關	2把
16	噴 槍	2支（Φ12 mm）
