一、設備概述

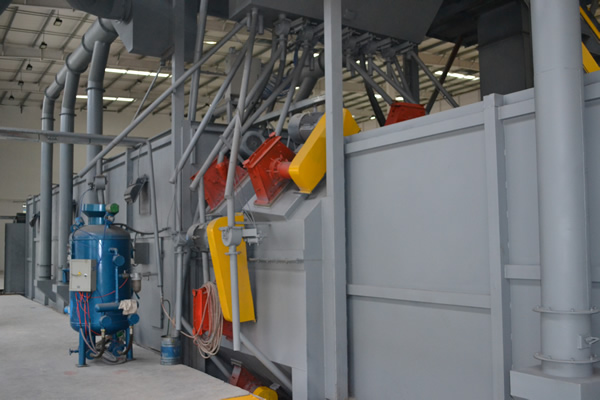

本噴拋一體房體設備是根據客戶現有工件拋丸及噴砂修補死角加工而專門設計制作的清理設備。本設備采用固定拋丸系統卷揚牽引通過拋打方式。該設備主要由牽引機構、拋丸清理室、拋丸器、噴砂設備系統、丸料風選分離器、斗式提升機、螺旋輸送機、通風除塵系統、室體照明、氣動控制拋丸系統、檢修平臺、電控系統等組成。整機采取防雨措施,地坑防漏水。拋丸清理室、地坑設足夠維修用照明,
二、適用范圍及加工效率
1、適用工件規格13700*2550*1200mm
2、適用砂料:直徑0.8-1.5(鋼絲切丸。鑄鋼丸)
3、加工效率:需根據工藝測試
4、適用工件及工藝:適用于在規格范圍內的工件的加工。可用于各種合金、鑄造等工件的外表面拋丸、噴砂加工,清除表面的殼體、粘附物、劃痕及其它雜物,使表面達均勻一致的噴砂效果。廣泛用于工件外表面除銹、去氧化皮、表面光飾及獲得均勻的磨砂面和增加表面附著力,或用于噴涂、電鍍、油漆前的預處理工序。除銹質量指標≥BSa2.5級(GB8923-88或ISO8501-1,1988),表面粗糙度Ra20~80um;
三、主要技術參數
使用電壓:380V±10%,頻率:50HZ±2%
2.設備總功率:約200?kw
a、拋丸器:Q034Z16*10臺 拋丸量:約140kg/min 功率:11kw/臺
b、斗提升:DA350 提升機:130t/h 功率:11kw/臺
c、丸砂分離器:BE130 分離量:130t/h 分離風速:4-5m/s 功率:7.5kw
d、縱向螺旋機:GX300*2臺 輸送量:70t/h 功率:5.5kw
e、橫向螺旋機:GX400 輸送量:130t/h 功率:7.5kw
f、噴砂機:Q2014B 噴丸量:1-1.5/h 壓縮空壓機耗氣量:6.5m3/min
g、最大牽引力:2000kg 0.5-4m/min(變頻調整);平車輸送速度:?0.5-4m/min(變頻調整);
h、總通風量:18000m3/h 室體:38000m3/h 丸砂分離器:8000m3/h
斗提機:2000m3/h
j、除塵系統:JFC500 18.5KW濾芯風機二臺 處理風量:51000m3/h
過濾風速:1.7m/min 全壓:2156Pa 功率:37KW
K、電控系統:PLC系統控制
3.噴槍規格材質:φ9.5mm 碳化硼噴嘴
4.雙槍連續加壓噴砂機(2槍)
5. 噴槍耗氣量:>3.9m3/min/支槍
粉塵排放:不大于50mg/m3排放等項目符合環保要求;并且能通過比亞迪及深圳地區環保部門驗收合格;
整機噪音:≤85分貝
四、加工方式
本套房體設備包含一套拋丸房、一套噴砂機系統機構。
一般加工方式為:打開主機電源,啟動除塵系統開關。噴砂設備為常閉狀態。開機后臺車機構自動移位到工件轉移架對接點。將工件平穩移動到輸送臺車上,臺車自動移動將工件帶入拋丸艙內。此時拋丸器剛好位于工件的上部、兩上側部、兩側部、兩下側部(上部2拋丸器,兩上側面各2拋丸器、兩側部4拋丸器、兩下側部2拋丸器)。
工件在牽引車帶動下慢慢通過。拋丸系統啟動,拋丸覆蓋工件外表面(除底部與臺車接觸面外)加工。如此作業可完成整個工藝要求的拋丸清理面。拋丸時間可根據需要程序訂制。拋丸完成后,拋丸器停止拋丸,風機不停,繼續把艙內灰塵抽走。工件臺車退出到位,人工檢測未拋丸加工死角落部分,牽引車退回機艙內,操作工關閉拋丸系統,啟動噴砂系統,人工修補工件死角。修補完成后,工件再次退回,取下工件,如此完成整個加工任務。
