混合濕式噴砂機

作者 佚名 來源 網絡 瀏覽 發布時間 2015/09/28

水汽磨料混合型噴砂作業模式與作業原理

安全事項
1.切勿在任何機械設備可能或出現故障時以及在最不合時宜的情況下將噴嘴對準任何人或動物。

2.PPE 要求基于以下內容:
要去除的材料
要清潔的基材
要使用的噴射介質
工作環境和氣體交換
最低要求是聽力和視力保護
3.確保工作區域足夠安全穩固,可支撐滿載設備、供應品和所有人員

4.確保對工作區域加以限制,未采取適當保護措施的圍觀者和未經授權人員不得進入

首先,我們來討論干噴砂器的 作業模式

為儲罐裝滿砂,向插塞回路施加空氣壓力

這可迫使插塞閉合,然后通過氣體向儲罐施壓

手動調節砂計量閥,控制與空氣混合的砂體積

打開空氣閥以提供噴射氣體,并將砂推入混合物中

此種做法非常簡單、經濟

但介質中一旦存在濕氣就會造成阻塞。 因此,只能使用干燥氣體。

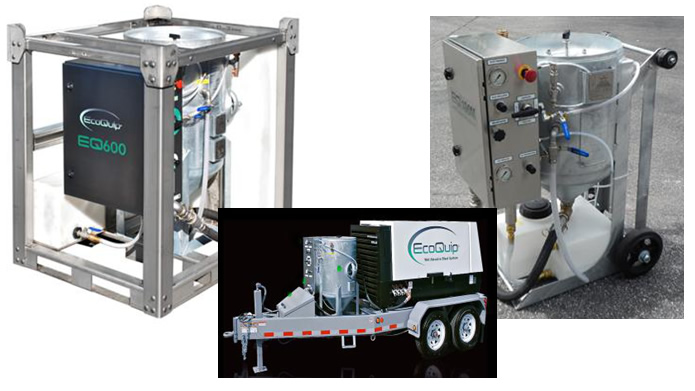

將干噴砂技術與 EQ 技術進行對比

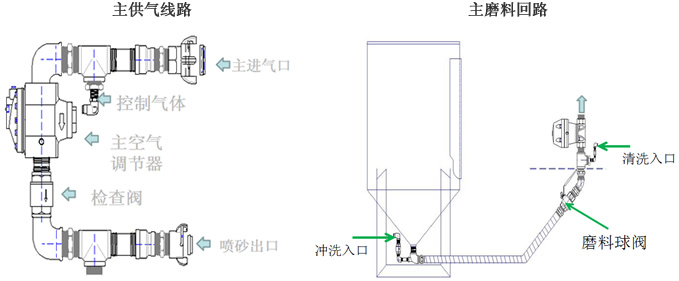

兩個單獨系統協同作業:

以壓縮空氣為噴砂回路和控制回路提供動力

氣動水泵負責填充儲罐,噴砂時,儲罐只存放水和介質 – “不存放空氣”

這兩個系統在噴砂輸出附近結合在一起

按照每種型號的 CFM 范圍匹配內部管道、噴砂軟管和噴嘴

這些裝置完全是氣動模式,但所有型號都具有電動停機功能。 使用 45 米(150 英尺)或更長的軟管進行噴砂時,推薦使用電動停機裝置系統







控制回路

控制回路使用來自主進氣裝置的空氣操作該裝置。 以下是該回路包括控制閥在內的主要組件。

緊急停止開關
氣源壓力表
停機裝置手柄
水泵
泵空氣調節器
空氣繼電器
慢啟動閥
噴砂調節器
噴砂壓力表
主空氣調節器
膜片閥

控制回路圖


控制回路


如您所見,控制回路中的五個不同回路使用顏色不同的空氣管路。

為控制空氣管路涂上不同的顏色更便于進行故障排除。

在接下來的幻燈片中,我們將介紹組成控制回路的各個回路及其組件。

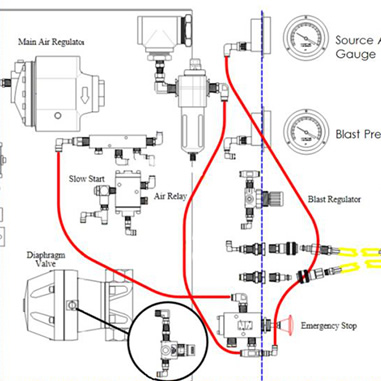

進氣回路緊急停止開關和氣源表
緊急停止組件用于停止供應給控制回路的進氣。氣源表用于測量在氣體進入緊急停止組件之前被送入管路中的氣體。

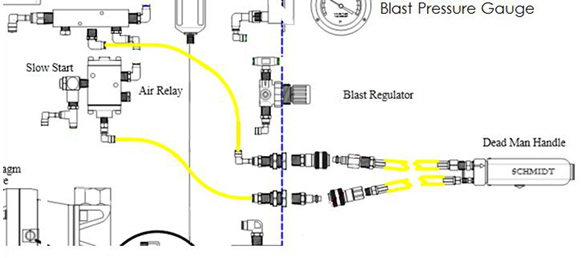

停機裝置回路
利用來自急停開關的氣體啟動空氣繼電器進行噴砂。對于短于 150ft(45 米)的噴砂軟管,使用氣動停機裝置;對于更長的噴砂軟管,使用電動停機裝置。

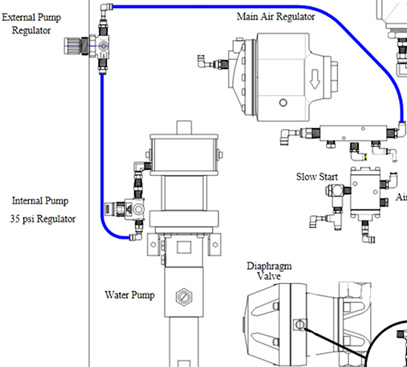

水泵和空氣調節器回路
從歧管獲取空氣并調節水泵壓力。利用水泵為儲罐加壓,隨后儲罐迫使介質和水進入噴砂流


混合濕式噴砂機解說完整版(點擊下載)
